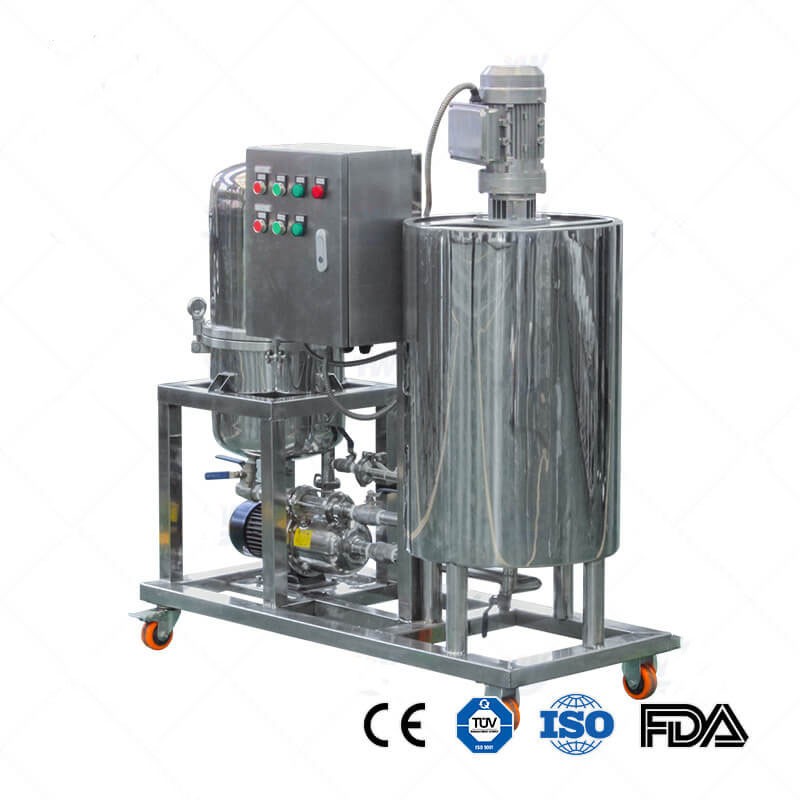

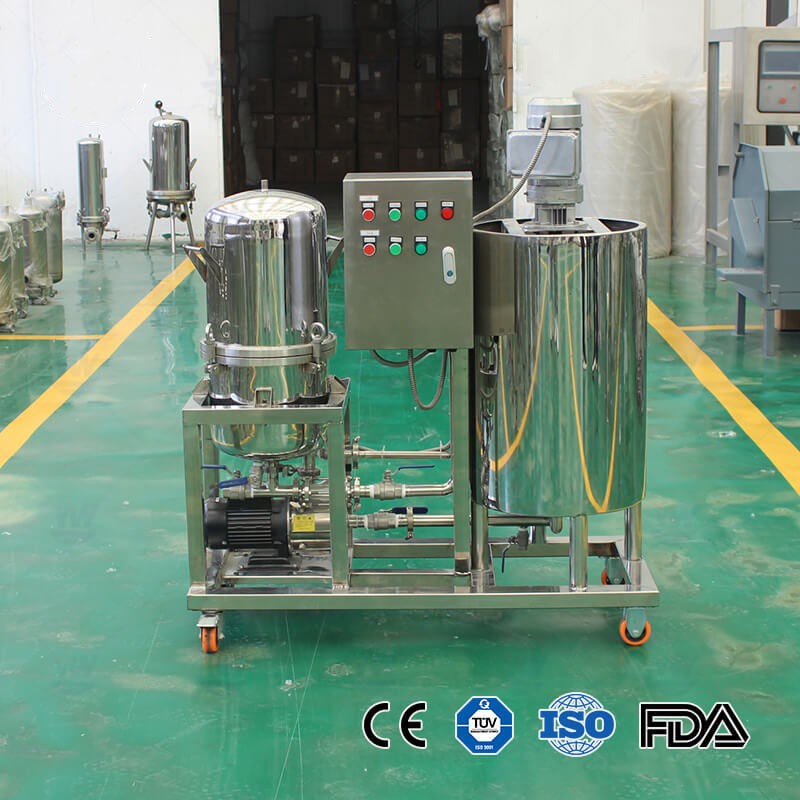

Фильтр из нержавеющей стали с диатомовой землей и смесителем
- Нержавеющая сталь
- Диатомитовая глина
- 1–9,6 м²
- 1–20 (м³/ч)
- Описание
Введение
Фильтр на основе диатомовой земли — это фильтрующее оборудование, в котором в качестве фильтрующего материала используется диатомовая земля. Диатомовая земля, применяемая в качестве фильтрующего материала, подходит для фильтрации всех видов спиртных напитков, продуктов питания и жидких напитков.
Компания Yuwei, используя новые технологии, разработала новый вертикальный фильтр с диатомовой землей YWLS. Фильтр из нержавеющей стали уже используется при производстве желтого рисового вина, пива и крепких спиртных напитков, демонстрируя замечательные результаты.
Преимущества
- Большая площадь фильтрации, широкий диапазон мутности и высокая скорость потока.
- Компактная конструкция, простота эксплуатации, небольшие размеры, высокая эффективность, легкость перемещения.
- Низкая стоимость фильтрации и минимальные потери вина.
- Контактная поверхность между оборудованием и жидкостью изготовлена из нержавеющей стали 1Cr18Ni9Ti. При производстве жидких напитков и продуктов питания полностью соответствует национальным санитарным нормам.
Конструкция
Устройство полностью изготовлено из нержавеющей стали 18-10 (AISI 304) с фильтрующими дисками из нержавеющей ткани Reps; электрический насос, трубы и клапаны из нержавеющей стали, мембранный насос для дозирования диатомовой земли, рекуперация остаточной жидкости через последний фильтрующий диск, быстрая и простая очистка фильтрующего пакета без демонтажа труб.
Характеристики
- Мобильная установка на колесах, полностью изготовленная из нержавеющей стали (AISI 304);
- Дисковые фильтрующие элементы из нержавеющей стали с тканью Reps, сварные по периметру;
- Резервуар из нержавеющей стали для загрузки сухой диатомовой земли;
- Мембранный насос, обеспечивающий постоянную, равномерную и непрерывную подачу диатомовой земли в поток поступающей жидкости на протяжении всего процесса фильтрации, а также предназначенный для перемешивания и смешивания диатомовой земли в большом резервуаре;
- Подающий насос из нержавеющей стали с механическим уплотнением и встроенным электродвигателем;
- Комплект трубопроводов, укомплектованный клапанами типа «бабочка» из нержавеющей стали 18-10 (AISI 304) с входом, выходом и кранами для самоопорожнения и отбора проб;
- Узел для выпуска воздуха из фильтра;
- Световые смотровые стекла для контроля поступающей и выходящей жидкости;
- Система рекуперации остаточной жидкости через последний диск, поддерживаемая тем же подающим насосом или газом;
- Электрооборудование и оборудование управления, соответствующее стандартам безопасности; манометр на входе, встроенный градуированный расходомер в гл/ч, контрольные лампы на входе суспензии и на выходе фильтрата;
Технические характеристики
| Модель | Количество фильтрующих пластин | Площадь фильтрации | Вход | Расход | Рабочее давление | Мощность | Габаритные размеры |
|---|---|---|---|---|---|---|---|
| YWLS-1 | 20pcs | 1m² | DN25 | 1-2(t/h) | ≥0.3Mpa | 0.55Kw | 100×300×600(mm) |
| YWLS-3 | 40pcs | 2m² | DN25 | 2-3(t/h) | ≥0.3Mpa | 0.55Kw | 100×300×950(mm) |
| YWLS-5 | 20pcs | 2.4m² | DN32 | 3-5(t/h) | ≥0.3Mpa | 0.75Kw | 1200×600×1350(mm) |
| YWLS-10 | 40pcs | 4.8m² | DN40 | 8-10(t/h) | ≥0.3Mpa | 2.4Kw | 1200×600×1650(mm) |
| YWLS-15 | 60pcs | 7.2m² | DN50 | 12-15(t/h) | ≥0.3Mpa | 3Kw | 1200×600×1800(mm) |
| YWLS-20 | 80pcs | 9.6m² | DN50 | 18-20(t/h) | ≥0.3Mpa | 4Kw | 1200×600×2100(mm) |
Типичные области применения
- Вино
- Пивоварение
- Нефть
- Молочная промышленность
- Крепкие спиртные напитки и прочие напитки
