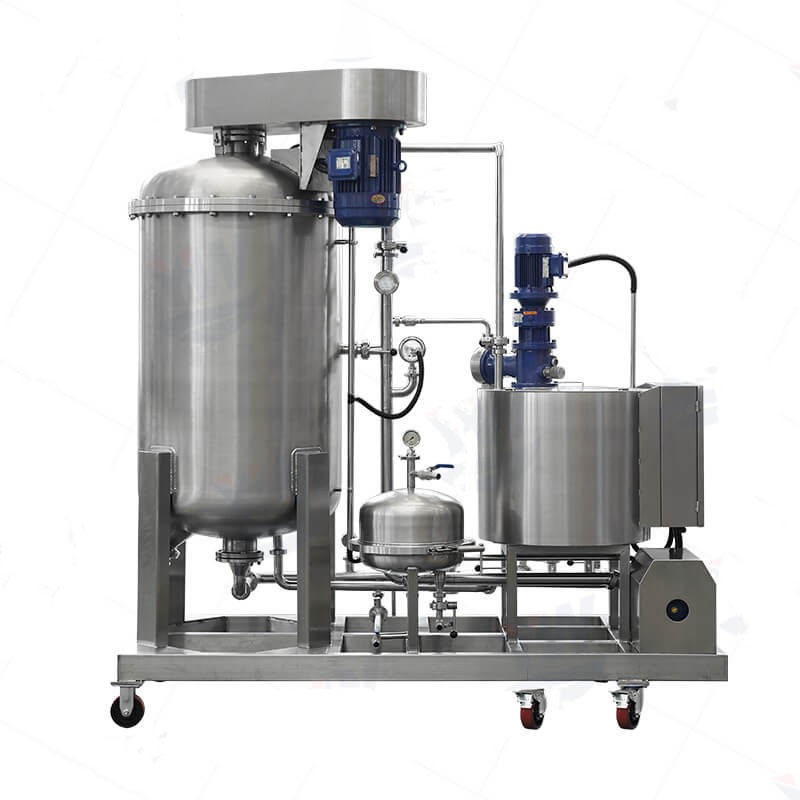

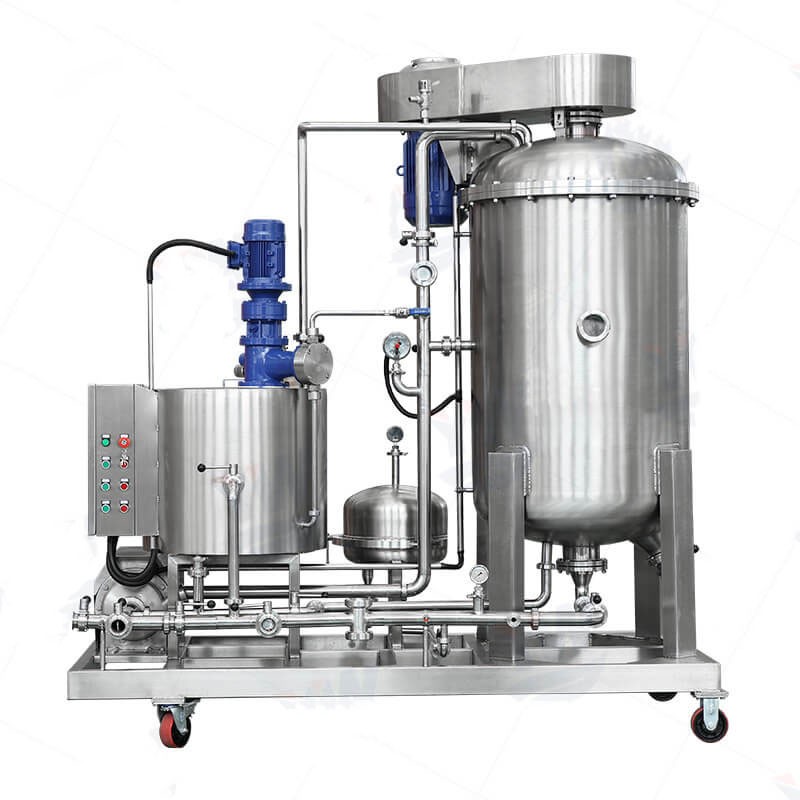

Горизонтальные пластинчатые фильтры с диатомовой землей / Оборудование для фильтрации пива и сахарного сиропа с использованием диатомовой земли

Описание

Горизонтальный пластинчатый фильтр с диатомитом D.E. использует швейцарские и итальянские технологии фильтрации, а также немецкие технологии производства. Он отличается длительным циклом фильтрации, высокой эффективностью, стабильным качеством фильтрации, низкими потерями фильтрата, высокой степенью автоматизации и полной комплектацией. В основном используется для осветления и фильтрации жидких продуктов в ликероводочной, пивоваренной, винодельческой, напиточной, соусной и уксусной промышленности, а также в медицинской и химической промышленности.

Особенности

1. Фильтрация жидкости осуществляется в полностью закрытом высококачественном полированном резервуаре из нержавеющей стали SUS304/SUS316L и серии санитарных трубопроводов, что соответствует гигиеническим требованиям пищевой промышленности для безопасной фильтрации и очистки жидкости.
2. Конусообразный фильтрующий диск устанавливается горизонтально и полностью удерживается собственным весом; диск изготовлен из высокопрочной двусторонней сетки из нержавеющей стали, имеет гладкую поверхность, легко очищается, отличается прочностью и надежностью, а также длительным сроком службы.
3. Данная установка способна осуществлять периодическую фильтрацию без отрыва фильтрационного осадка, что облегчает организацию производственного процесса, а перебои в электроснабжении не представляют собой проблемы.
4. Используется дозирующий насос, который имеет простую конструкцию и обеспечивает точное дозирование. Количество добавляемого диатомита можно регулировать в любое время в зависимости от мутности фильтруемого фильтрата.
5. Устройство для отходов диатомита оснащено системой автоматического управления, автоматической очистки и автоматического сброса шлака.
6. Компактная конструкция, полная комплектация, простота в эксплуатации, гибкость перемещения, простота обслуживания, безопасность и надежность.
7. Оснащена устройством фильтрации хвостовой жидкости и трубопроводом для слива остаточной жидкости, что позволяет обеспечить полную фильтрацию без остатка хвостовой жидкости.

подробная информация о продукте

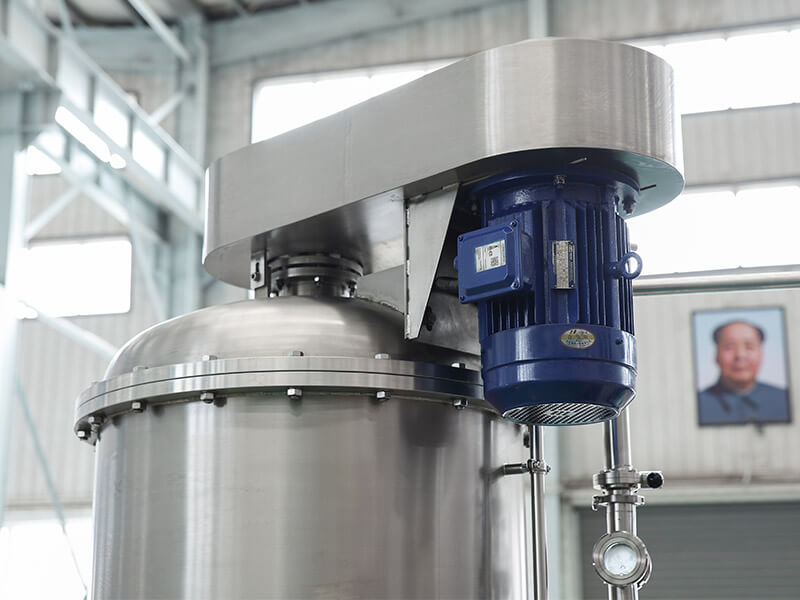

Корпус фильтра

Гидравлическая муфта

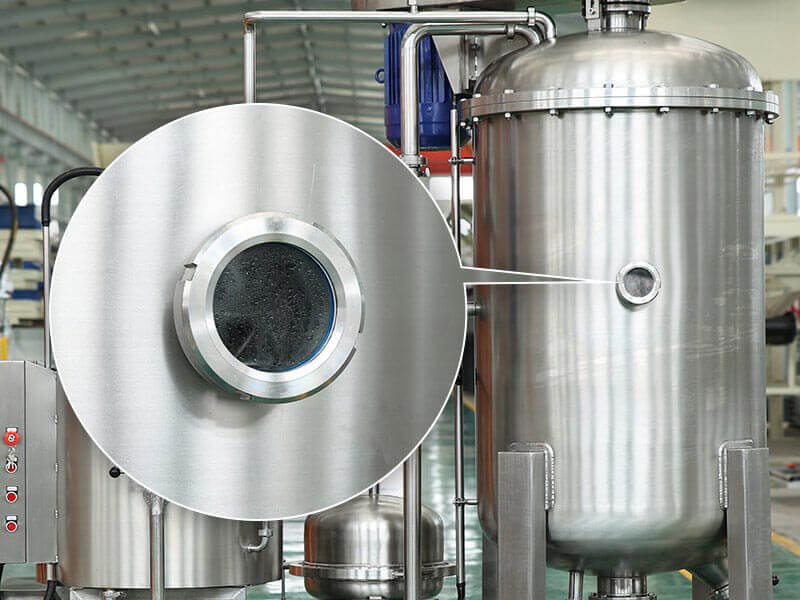

Смотровое стекло

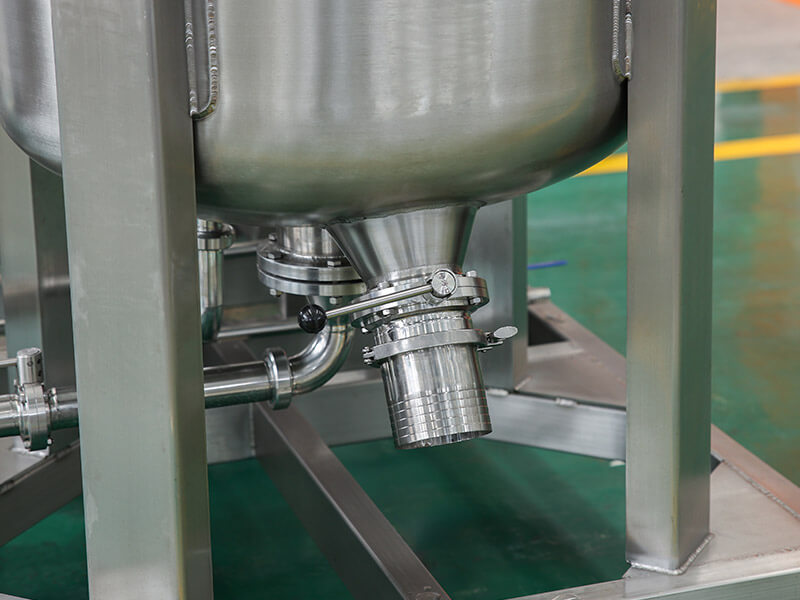

Отверстие для слива торта

Система фильтрации остаточной жидкости

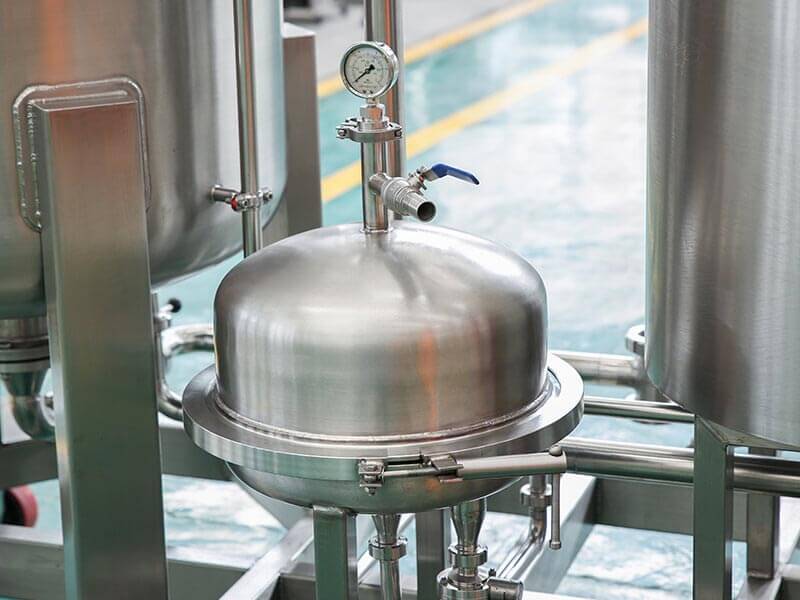

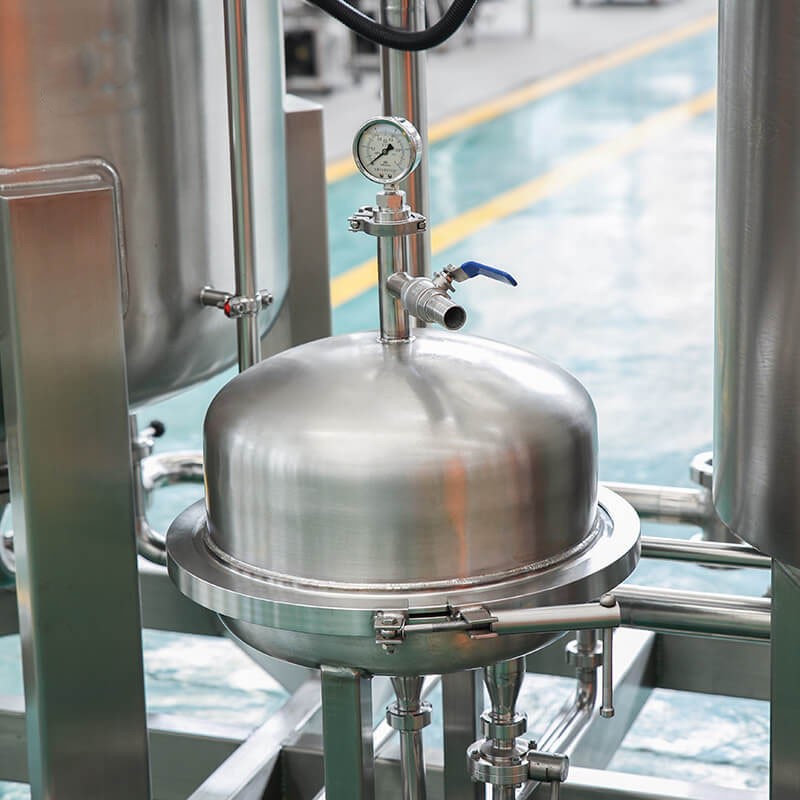

Резервуар для фильтрации остаточной жидкости

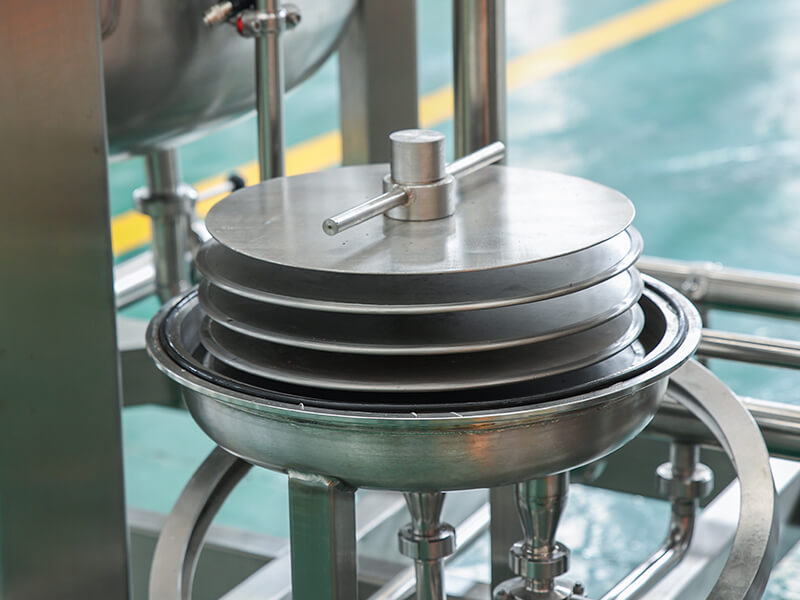

Фильтрующий диск

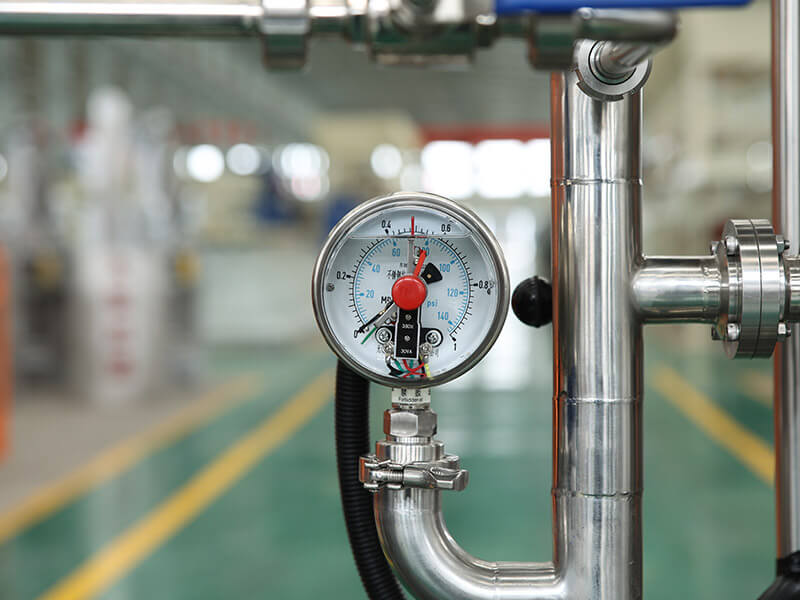

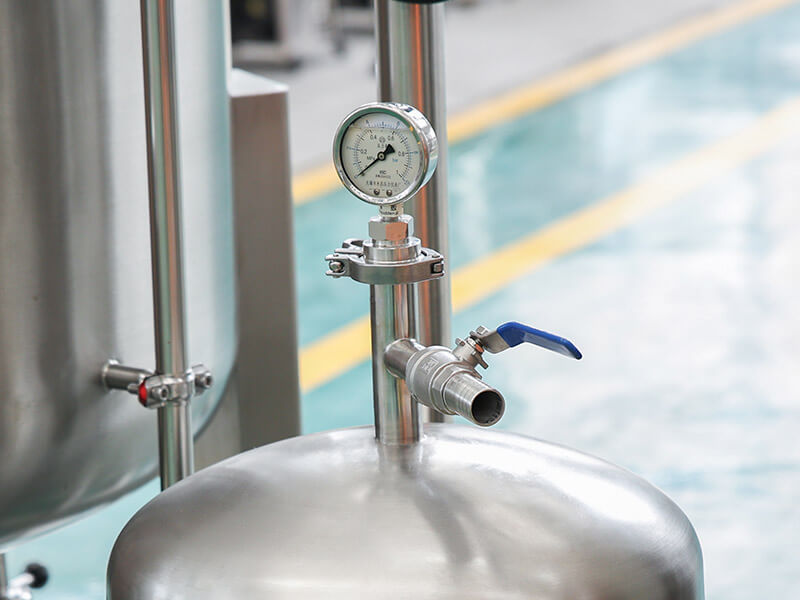

Манометр

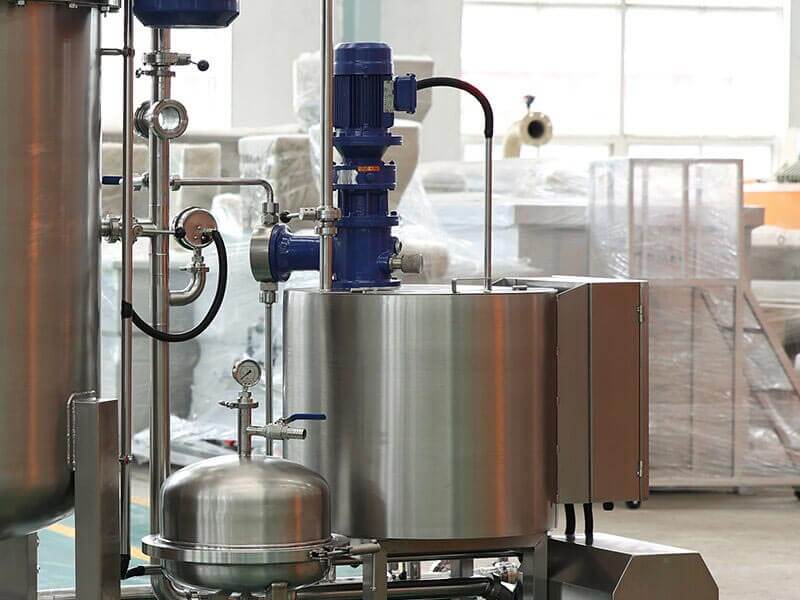

Устройство для смешивания и добавления

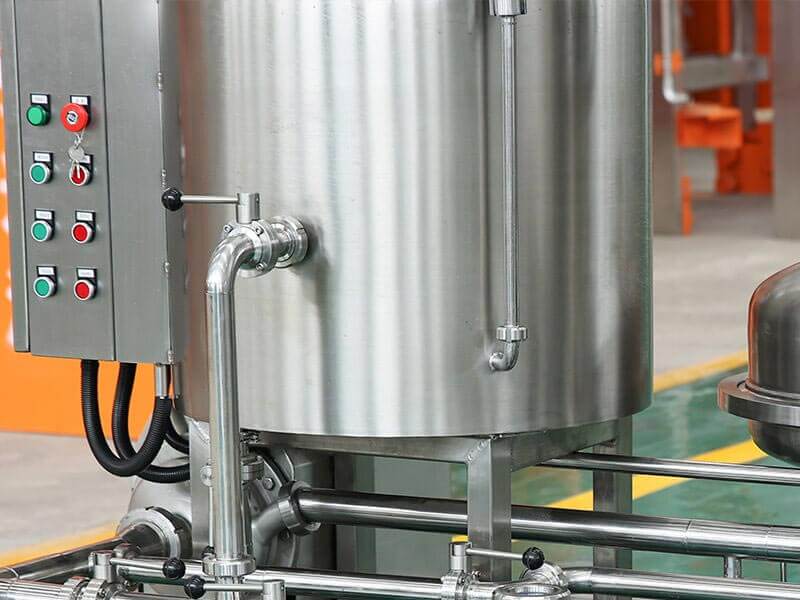

Бак для смешивания диатомовой земли

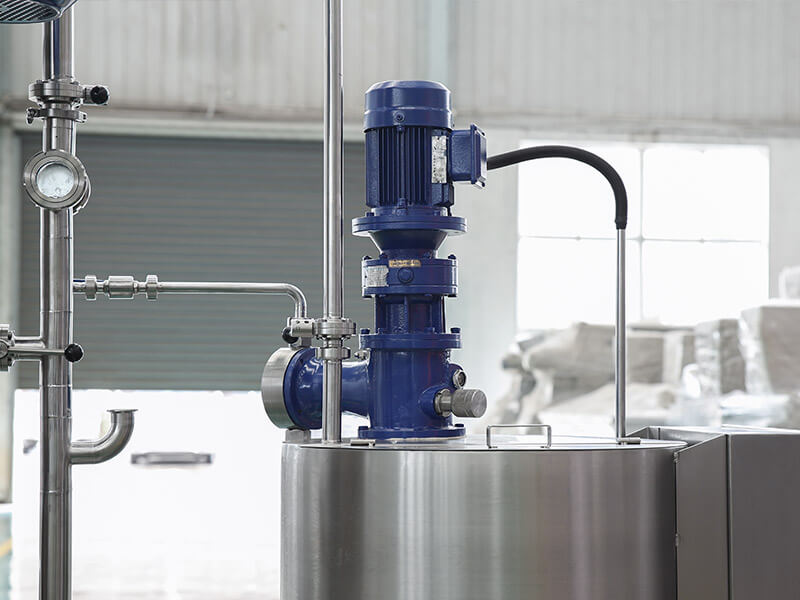

Редуктор для смешивания

Трубопроводы для предварительного нанесения покрытия и добавления

Система фильтрации

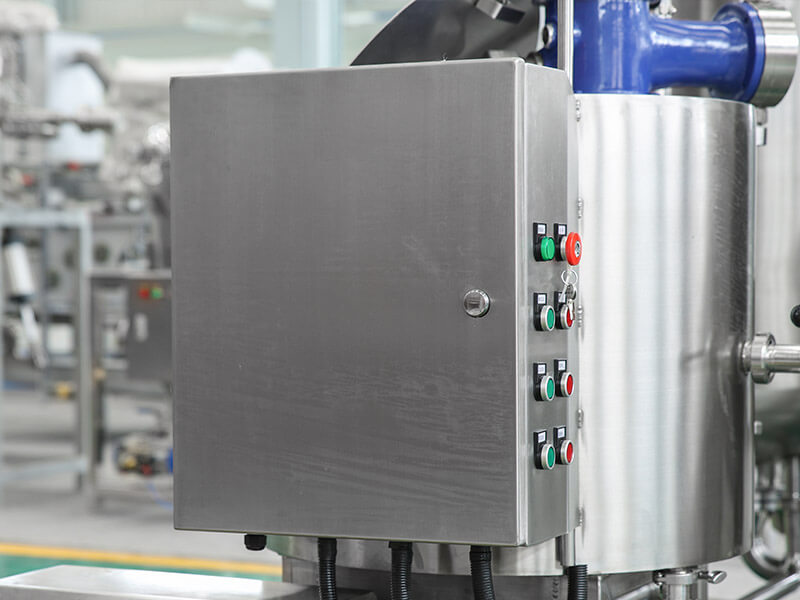

Электрошкаф

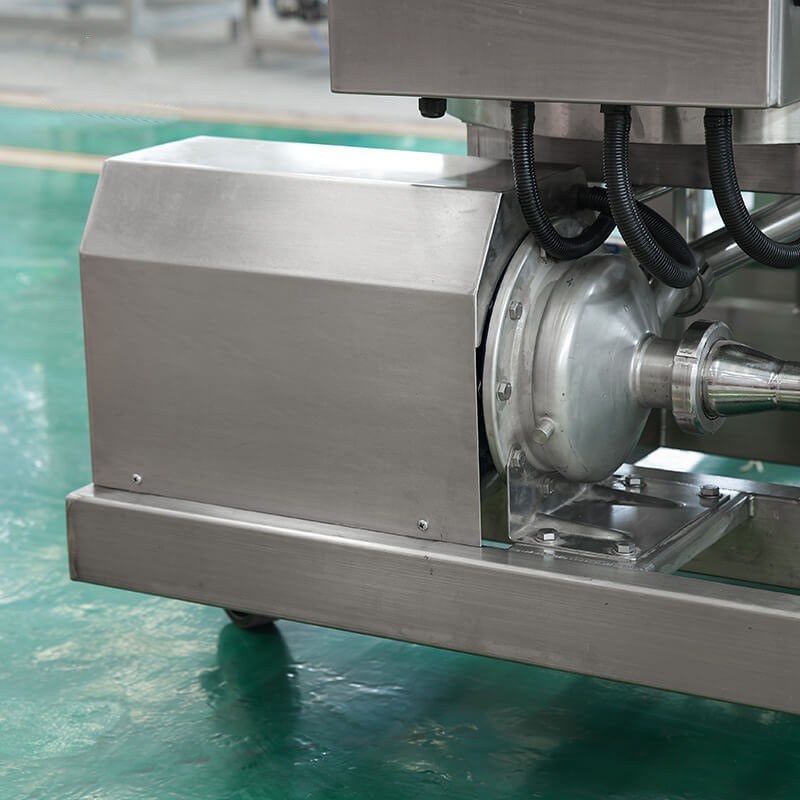

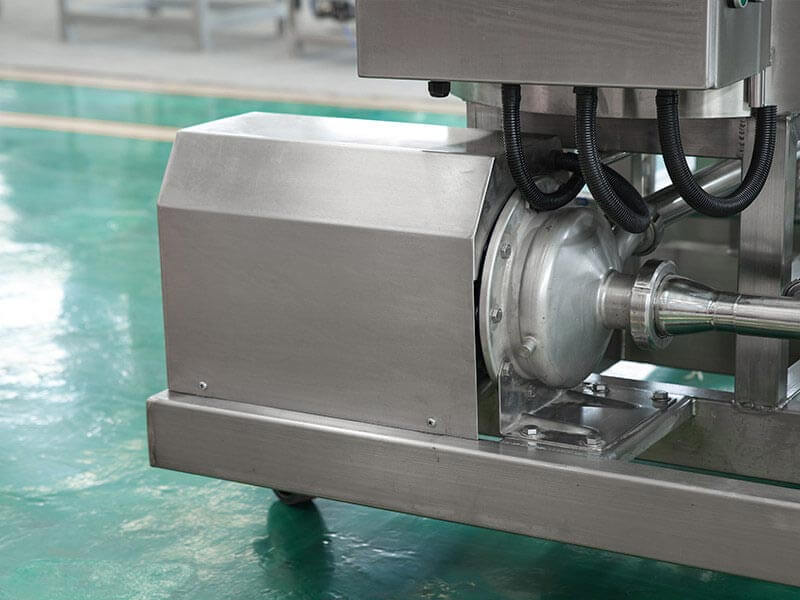

Подающий насос

Манометр

Конструкция и принцип работы

Горизонтальная пластинчатая фильтрующая машина с диатомитовым фильтрующим слоем состоит из корпуса фильтра, системы привода фильтра, устройства для перемешивания и дозирования, винного насоса, резервуара для слива остаточной жидкости, системы трубопроводов и системы электрического управления. Основной корпус фильтрации включает в себя фильтрующий бак и шпиндель фильтрующего диска; система привода фильтрации состоит из приводного двигателя, шкива, гидравлической муфты, центрального вала привода и устройства сброса на землю; устройство для смешивания и добавления состоит из смесительного бака, двигателя мешалки и устройства для перемешивания. Дозирующие насосы и т. д.; трубопроводная система включает в себя трубопроводы для входа и выхода жидкости, а также циркуляционные трубопроводы, трубопроводы для слива и рекуперации остаточной жидкости, трубопроводы для предварительного нанесения покрытия и добавления, трубопроводы для вытяжки и очистки, насосы и клапаны, а также манометры.

Используемый в данной установке конусообразный фильтрующий диск расположен горизонтально и является самоподдерживающимся. Его высокопрочное двустороннее фильтрующее сито из нержавеющей проволоки имеет ровную и гладкую поверхность, отличается прочностью и надежностью, а также имеет длительный срок службы. Опорный конусообразный диск имеет ребристую конструкцию. Это способствует выполнению гигиенических требований к стабильной фильтрации и очистке жидкостей. Для обеспечения безопасной фильтрации и соблюдения гигиенических требований к жидкостям фильтрация жидкостей осуществляется в полностью закрытых высококачественных полированных емкостях из нержавеющей стали и санитарных трубопроводных системах; на входе фильтрата установлена отводящая пластина, которая заставляет жидкость течь в трубопроводе в вихревом состоянии, а за счет разделения и замедления постепенно формируется ламинарное течение, что обеспечивает равномерное предварительное покрытие каждого фильтрующего диска и стабильное образование фильтрующего слоя.

Для данной установки выбран мембранный дозирующий насос. Он изготовлен по швейцарской технологии. Насос отличается простой конструкцией и высокой точностью дозирования. Он позволяет в любой момент регулировать количество добавляемой диатомовой земли и других фильтрующих добавок в зависимости от степени мутности фильтруемого раствора.

Принцип работы

Фильтруемый раствор проходит через центробежный насос и смесь диатомита, дозируемую дозирующим насосом, поступает в фильтрующий бак по трубопроводу и фильтруется диатомитом или другими фильтрующими добавками на фильтрующей пластине, в результате чего удаляются дрожжи и другие крупные частицы. Некоторые более крупные грибки, твердые частицы и примеси отделяются, а отфильтрованная прозрачная жидкость сбрасывается.

Технические характеристики
