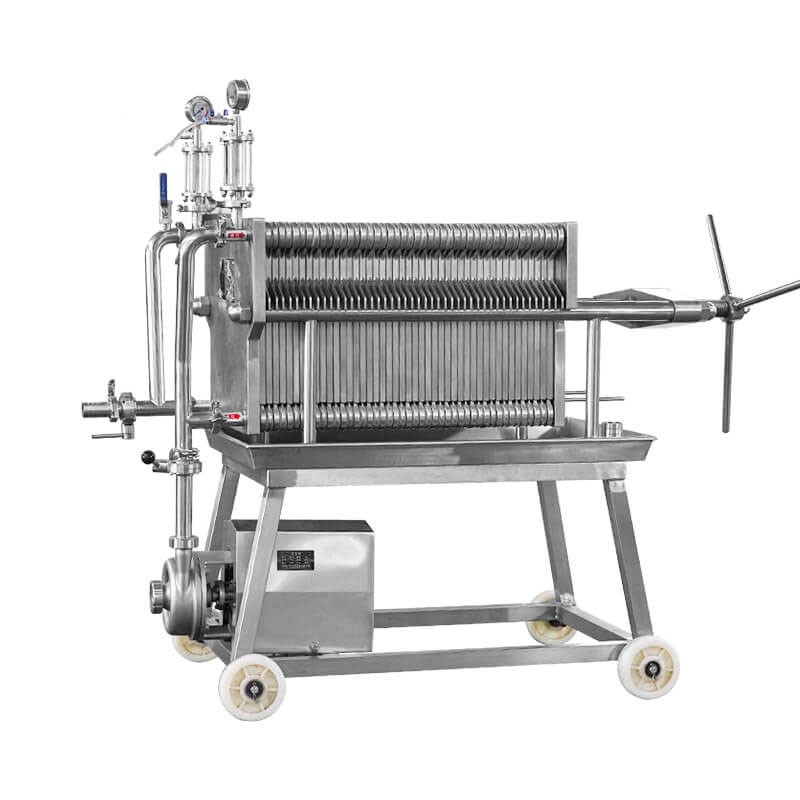

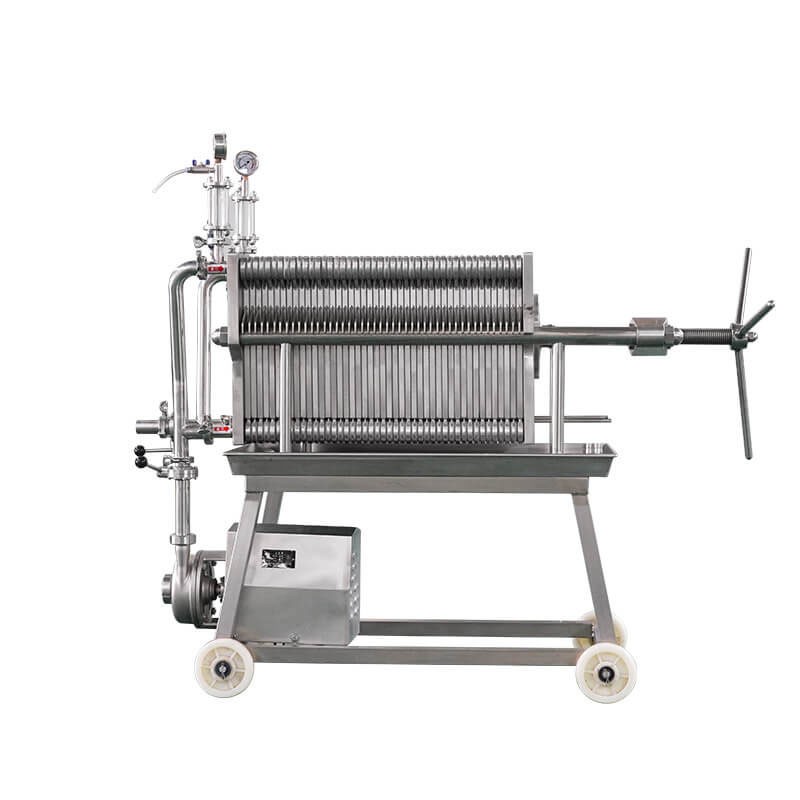

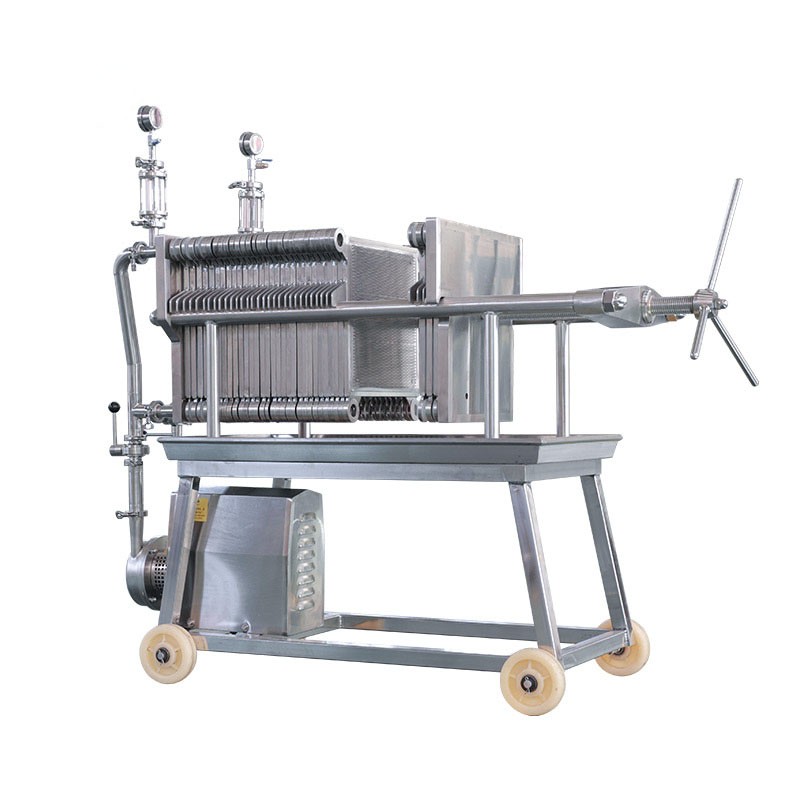

Ручной пластинчато-рамный фильтр-пресс из нержавеющей стали для пива и вина
- S.S.304 (также доступна модель S.S.316)
- Пищевой силиконовый каучук
- 0,4 МПа
- ≤ 120 °C.
- 13 мм; объем отдельной камеры: 4,8 л.
- Винтовой/ручной гидравлический (прочие: ручной домкрат/автоматический гидравлический и т. д.)
- Описание
Описание
Фильтр-пресс из нержавеющей стали представляет собой устройство, сочетающее в себе функции грубой и тонкой фильтрации, и предназначенное для разделения твердой и жидкой фаз в различных суспензиях. Основным условием является выбор различных типов фильтрации в соответствии с требованиями пользователя к конечной продукции, что позволяет достичь целей декарбонизации, осветления и стерилизации, а также может использоваться для удержания шлака и удаления воды. Широко применяется в медицине, пищевой и химической промышленности, охране окружающей среды, водоочистке и других отраслях.
Технические характеристики
| Модель | Фильтр | Количество пластин | Пропускная способность (т/ч) | Размер пластин (мм) | Габаритные размеры (мм) |
|---|---|---|---|---|---|
| BASJL400-2 | 2 | 15 | 1-2 | 400*400 | 1250*660*1300 |
| BASJL400-3 | 3 | 21 | 1-3 | 400*400 | 1350*660*1300 |
| BASJL400-4 | 4 | 31 | 3-4 | 400*400 | 1550*660*1300 |
| BASJL400-6 | 6 | 45 | 4-6 | 400*400 | 1750*660*1300 |
| BASJL400-8.5 | 8.5 | 61 | 6-8 | 400*400 | 2100*660*1300 |
| BASJL400-9.5 | 9.5 | 71 | 8-10 | 400*400 | 2300*660*1300 |
| BASJL600-14 | 14 | 41 | 10-13 | 600*600 | 17504870+1350 |
| BASJL600-21 | 21 | 61 | 15-20 | 600*600 | 2100*870*1350 |
| BASJL600-24 | 24 | 71 | 20-25 | 600*600 | 2250*870*1350 |
| BASJL600-35 | 35 | 101 | 25-30 | 600*600 | 2800*870*1350 |
Особенности
Принцип и структура
- Материал рамы: нержавеющая сталь 304, материал рамы пластин: нержавеющая сталь 304 (по выбору 316 L);
- Материал уплотнительного кольца: белый силиконовый каучук;
- Рабочее давление: < 0,4 МПа;
- Рабочая температура: < 120 °C;
- Основные размеры: толщина фильтрующей пластины 13 мм, толщина рамы фильтра: 13 мм, объем одной рамы фильтра: 4,8 л;
- Метод прессования: винтовое и ручное гидравлическое прессование (другие, такие как домкраты, автоматическая гидравлика и т. д.);
- Применимые фильтрующие материалы: различные толстые фильтрующие картоны, тонкие различные фильтрующие бумаги, фильтрующие мембраны, фильтрующие ткани и т. д.
- Степень очистки: подходит для фильтрующих материалов от фильтрующей ткани с ячейками 200 и 300 меш для грубой фильтрации до 0,22 мкм и 0,45 мкм для тонкой фильтрации, фильтрующей бумаги, фильтрующей мембраны.
- Тонкодисперсный фильтр из нержавеющей стали пластинчато-рамного типа имеет 4 угловых отверстия для прохождения жидкости через четыре угла каждой фильтрующей пластины, при этом только два вертикальных угловых отверстия на одной стороне сообщаются с внутренней частью , рама фильтра без перфорированной пластины), во время фильтрации материал подается через 2 угловых отверстия для прохождения жидкости на одной стороне рамы фильтра, и после прохождения через фильтрующий слой (фильтрующий материал) прозрачная жидкость выходит из 2 угловых отверстий на боковых сторонах фильтрующей пластины. Фильтрационный осадок остается в раме фильтра, образуя фильтрационный кек, что позволяет достичь цели разделения твердой фазы и жидкости.
- Тонкослойный картонный фильтр: пластина и рама спрессованы в плоскую форму, что подходит для зажимания толстого фильтрующего картона, такого как опорная пластина, пластина предварительного фильтра, пластина тонкого фильтра, стерилизационная пластина и т. д., толщиной 3–5 мм.
- Диатомитовый фильтр пластинчато-рамного типа: за счет расширения рамы фильтра до 25–40 мм увеличивается объемная емкость рамы. После зажимания опорной пластины между пластиной и рамой на них предварительно наносится фильтрующий материал, такой как диатомовая глина или активированный уголь, для фильтрации.
- В зависимости от потребностей и фактической ситуации с объемом фильтрации размеры фильтрующей пластины и рамы можно изменять самостоятельно, либо можно увеличить количество слоев фильтрующей пластины, чтобы адаптировать ее к производственным потребностям. Также можно заменить различные фильтрующие мембраны для достижения идеального эффекта фильтрации.
Области применения
Фильтр-пресс из нержавеющей стали подходит для закрытой фильтрации жидкостей с концентрацией ниже 50 %, низкой вязкостью и низким содержанием осадка, что позволяет обеспечить выполнение требований тонкой и полутонкой фильтрации, таких как очистка, стерилизация и осветление. Фильтрация через микропористый мембранный фильтр позволяет достичь цели стерильной фильтрации.
Он широко используется в производстве жидких лекарственных препаратов (экстракты традиционной медицины и другая лекарственная фильтрация), инфузионных растворов и пероральных жидкостей в фармацевтической промышленности; в виноделии, производстве фруктовых соков, напитков, минеральной воды; соевого соуса, уксуса, пищевого масла, меда, сиропа; в легкой промышленности, для осветления и фильтрации жидкостей в нефтяной, химической, металлургической, электронной промышленности, в сфере охраны окружающей среды и других отраслях.
