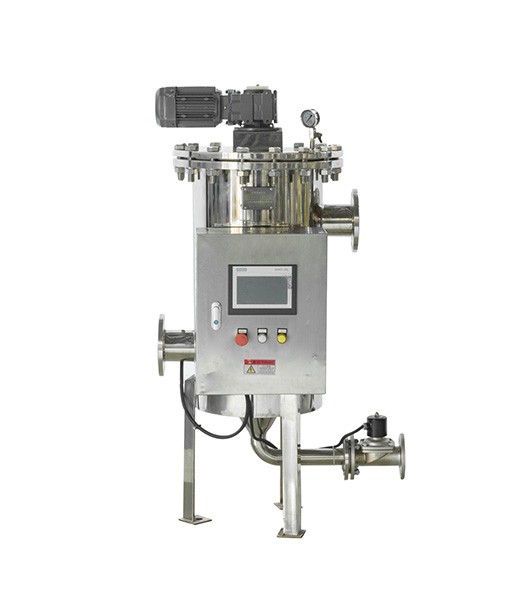

Автоматический промышленный самоочищающийся фильтр для воды из нержавеющей стали

Описание

Самоочищающийся фильтр представляет собой автоматическое прецизионное оборудование, которое с помощью фильтрующего сетчатого экрана непосредственно задерживает примеси в воде, удаляет взвешенные и твердые частицы из водной среды и очищает воду. Он способен снизить образование отложений, размножение бактерий и водорослей, а также образование ржавчины, тем самым обеспечивая нормальную работу остального оборудования в системе.

Самоочищающийся фильтр устраняет многие недостатки традиционных фильтрующих устройств, такие как низкая производительность, частая очистка фильтрующих мешков и элементов, необходимость разборки и очистки фильтрующих частей, а также невозможность мониторинга состояния фильтра. Он может фильтровать сырую воду и автоматически очищать фильтр. Сетка используется для очистки и слива сточных вод, а система фильтрует непрерывно во время очистки и слива, что позволяет контролировать рабочее состояние фильтра, а степень автоматизации высока. Он покрывает потребности в различной точности фильтрации от 50 мкм до 800 мкм.

Принцип действия и конструкция

Конструкция самоочищающегося фильтра

• Основные компоненты: двигатель, электрический блок управления, трубопровод управления, основной узел, фильтрующее сито, щетка из нержавеющей стали 316L, рама, приводной вал, входной и выходной фланцы и т. д.
• Фильтр с автоматической очисткой состоит из основного двигателя и электрического блока управления.
• Основная конструкция состоит из корпуса фильтра, фильтрующего сита, редуктора, электрического сливного клапана, приводного вала, реле перепада давления и других компонентов.
• В верхней части находится вход для воды, в нижней — выход для воды, а внизу — электрический сливной клапан.
• Сбоку расположен регулятор перепада давления.
• В качестве фильтрующего элемента используется клиновидная сетка из нержавеющей стали.
• Конструкция фильтра с автоматической очисткой: нейлоновые щетки и корпуса изготовлены из высококачественной углеродистой или нержавеющей стали, что обеспечивает высокую пропускную способность, длительный срок службы и высокую эффективность очистки.
• В данной машине используется высокотехнологичный регулятор перепада давления для управления автоматической очисткой фильтрующего сита.

Процесс фильтрации:

Жидкость поступает в фильтр через впускной патрубок, примеси, содержащиеся в жидкости, отфильтровываются через фильтрующее сито, после чего оседают на внутренней поверхности сита, а отфильтрованная жидкость выходит через выпускной патрубок.

Очистка от отложений:

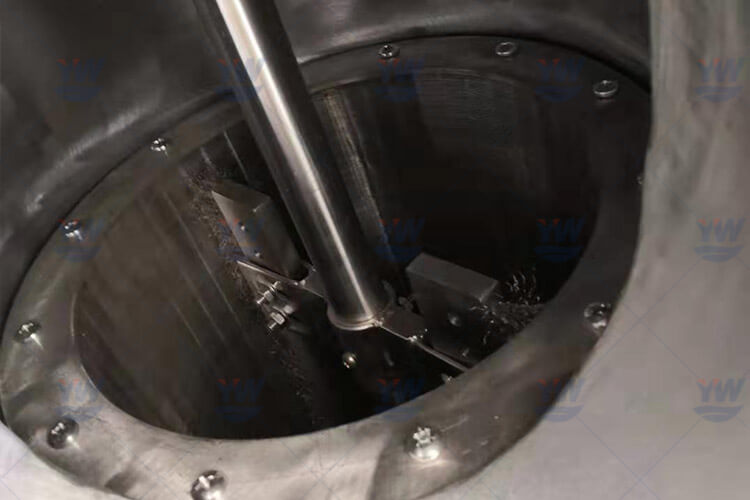

В процессе фильтрации примеси во внутреннем слое фильтрующей сетки постепенно накапливаются. Когда достигается состояние сброса сточных вод, двигатель щетки и клапан слива сточных вод автоматически открываются, и накопленные примеси очищаются щеткой, а затем сбрасываются через слив сточных вод.

Условия сброса:

В процессе фильтрации примеси во внутреннем слое фильтрующего экрана постепенно накапливаются. Когда достигаются условия сброса сточных вод, двигатель щетки и клапан слива сточных вод автоматически открываются, и накопленные примеси очищаются щеткой, а затем сбрасываются через слив сточных вод.

• Слив по времени
  Период очистки фильтрующего экрана можно настроить автоматически в соответствии с фактическими потребностями.
• Слив по перепаду давления
  Примеси постепенно накапливаются, и между внутренней и внешней сторонами фильтрующего экрана образуется перепад давления. Когда перепад давления достигает заданного значения, запускается автоматический слив.

Особенности

• Простая конструкция, мало изнашиваемых деталей, отсутствие расходных материалов, низкие эксплуатационные расходы, простота и удобство эксплуатации и управления;
• Система управления является интеллектуальной (PLC) с высокой степенью автоматизации, и оборудование может быть подключено к центральной системе управления. Различные параметры системы можно настроить в соответствии с фактической ситуацией на объекте пользователя;
• Полностью автоматическая самоочистка под высоким давлением и бесперебойная подача воды, высокая эффективность, а цикл очистки и фильтрации можно регулировать;
• Фильтрующий экран из нержавеющей стали обладает высокой прочностью и обеспечивает стабильное качество стоков, что позволяет применять его при различном качестве сырой воды и различных требованиях к воде.
• Сетки грубой и тонкой очистки изготовлены из сварной сетки из нержавеющей стали, а ситовая пластина и сетка образуют двухслойную структуру внутри и снаружи; благодаря методу активной очистки сетки фильтра повышается ее устойчивость к загрязнению, а очистка становится тщательной, что особенно подходит для условий с плохим качеством воды.

Области применения

• Металлургическая промышленность: используется для очистки и фильтрации воды на площадках хранения сырья, на агломерационных и грануляционных установках, для фильтрации охлаждающей воды в доменных печах, прокатных станах, установках непрерывного литья и других системах, а также для фильтрации примесей в системах удаления фосфора из воды под высоким давлением.
• Автомобильная промышленность: линии по производству покрытий широко используются в автомобилях, тракторах, мотоциклах, системах водоснабжения и очистки при производстве двигателей.
• Электростанции: используется для точной предварительной очистки в процессе подготовки воды высокой чистоты для котлов электростанций. Когда расход воды в системе фильтрации охлаждающей и уплотнительной воды генератора чрезвычайно велик, его можно использовать в качестве дополнительного фильтра.
• Нефтехимическая промышленность: Осуществляйте очистку с помощью боковых фильтров в системе циркулирующей воды. Одиночные или многоступенчатые модели могут быть соединены параллельно для основной очистки, чтобы заменить фильтрацию с помощью фильтрующего материала, снизить нагрузку на фильтр, избежать большого расхода промывочной воды и сократить затраты.
• Сельскохозяйственные сады и бумажные фабрики: в системах со спринклерами и форсунками необходимо уменьшить засорение оборудования и износ, вызванные примесями. Поэтому необходимо выбирать высокоточные и высокоавтоматизированные фильтрующие изделия для машин, пищевой промышленности или других отраслей: автоматическая и высокоточная фильтрация для системы, используемая для предотвращения засорения системы охлаждающей воды.
• Горнодобывающая промышленность: фильтрация подземной распылительной воды для обеспечения нормальной работы системы.
• Водоснабжение и очистка сточных вод: используется в системе предварительной очистки для повышения эффективности работы системы.
• Широко используется в очистке питьевой воды, очистке циркулирующей воды в строительстве, очистке циркулирующей воды в промышленности, очистке сточных вод, очистке воды в горнодобывающей промышленности, очистке воды на полях для гольфа, а также в строительстве, металлургии, нефтяной, химической, электронной, энергетической, текстильной, бумажной, пищевой, сахарной, фармацевтической, пластмассовой, автомобильной промышленности и других областях.

Примечания

Фильтры с различными диапазонами давления могут быть разработаны и изготовлены в соответствии с потребностями пользователей; фильтры, рассчитанные на температуру до 95 °C, производятся с использованием специальных технологических процессов. Для фильтров, которые должны работать в условиях низких температур, будет использоваться специальная система управления фильтрацией; для защиты от коррозии морской водой выбираются специальные материалы, такие как никелевые и титановые сплавы, и фильтр подвергается специальной обработке; в соответствии с конкретными условиями эксплуатации и требованиями пользователей могут быть предоставлены целевые решения.

• При выборе фильтра следует учитывать следующие факторы:
• Объем обрабатываемой воды;
• Давление в трубопроводе системы;
• Требуемая пользователем степень очистки;
• Концентрация взвешенных твердых частиц в загрязнениях;
• Соответствующие физико-химические свойства фильтрующего материала;
• Самоочищающийся фильтр специального назначения.
