Автоматический гидравлический пластинчато-рамный фильтр-пресс из нержавеющей стали для тонкой фильтрации

Обзор

Автоматический гидравлический пластинчато-рамный фильтр-пресс из нержавеющей стали предназначен для осветления, финишной и тонкой фильтрации жидкостей, требующих чистого и гигиеничного технологического процесса. Пластинчато-рамная конструкция обеспечивает большую эффективную площадь фильтрации и позволяет использовать различные фильтрующие материалы в зависимости от требуемой степени очистки.

Детали, контактирующие с продуктом, могут изготавливаться из пищевой нержавеющей стали 304 или, по требованию, из нержавеющей стали 316. Для уплотнений может использоваться пищевой силиконовый каучук. Конструкция из нержавеющей стали обеспечивает хорошую коррозионную стойкость, удобство очистки и стабильную эксплуатацию при фильтрации различных жидкостей.

В зависимости от технологических требований фильтр-пресс может работать с фильтровальной тканью, бумагой, фильтровальным картоном или микропористыми мембранами. Замена фильтрующего материала позволяет использовать одно оборудование для осветления, удаления мелкодисперсных частиц и высокоточной финишной фильтрации.

Основные преимущества

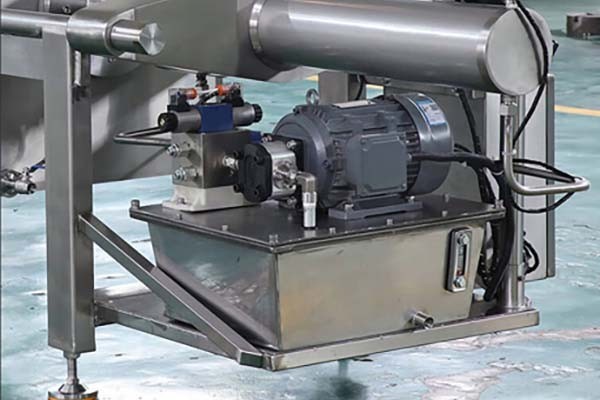

• Автоматическая гидравлическая система обеспечивает стабильное и равномерное сжатие фильтрующих пластин и рам;
• Детали, контактирующие с продуктом, могут изготавливаться из нержавеющей стали 304 или 316 в зависимости от требований к коррозионной стойкости и гигиене;

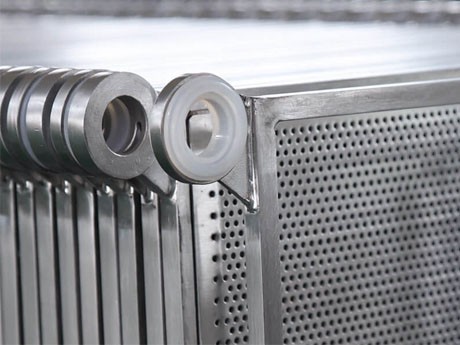

• Пластинчато-рамная конструкция позволяет удобно заменять фильтрующий материал для работы с различными продуктами;
• Возможно использование фильтровальной ткани, бумаги, толстого фильтровального картона и микропористых мембран;

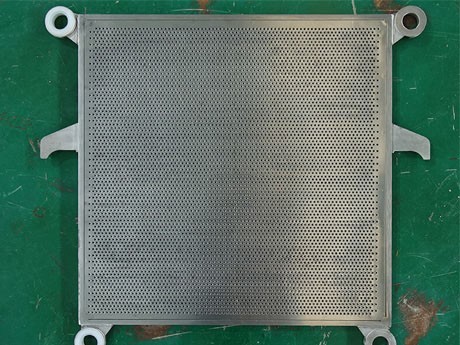

• Плоская поверхность прижима пластины и рамы обеспечивает надежную фиксацию фильтрующего материала и стабильное прохождение жидкости;
• Площадь фильтрации от 2 до 35 м² позволяет подобрать оборудование для различной производительности;
• Простая конструкция облегчает открытие фильтра, замену фильтрующих материалов, очистку и техническое обслуживание;
• Закрытая напорная фильтрация помогает снизить контакт продукта с окружающей средой во время технологического процесса.

Фильтрующие материалы и варианты фильтрации

Одним из основных преимуществ пластинчато-рамного фильтр-пресса из нержавеющей стали является возможность использования различных фильтрующих материалов. Оптимальный материал выбирается с учетом размера частиц, вязкости жидкости, содержания твердых веществ и требуемой прозрачности фильтрата.

• Фильтровальная ткань подходит для относительно грубого осветления и удаления взвешенных твердых частиц;
• Фильтровальная бумага и картон могут применяться для более тонкого осветления и финишной фильтрации;
• Фильтровальный картон толщиной около 3–5 мм может зажиматься между пластинами и рамами для глубинной фильтрации;
• Микропористые мембраны могут использоваться в процессах, требующих более высокой точности фильтрации;
• В зависимости от технологической задачи могут применяться фильтрующие материалы от ткани приблизительно 200–300 меш до мембран с номинальным размером пор 0,22 или 0,45 мкм.

Принцип работы

Перед началом фильтрации гидравлическая система закрывает и сжимает пакет пластин и рам. Выбранная фильтровальная ткань, бумага, картон или мембрана надежно фиксируется между фильтрующими элементами.

Фильтруемая жидкость под давлением поступает внутрь фильтр-пресса. Жидкая фаза проходит через выбранный фильтрующий материал, а взвешенные твердые частицы и другие задерживаемые примеси остаются на поверхности или внутри фильтрующего слоя. Осветленный фильтрат проходит по внутренним каналам пластин и выводится через выпускной коллектор.

В процессе работы количество задержанных частиц постепенно увеличивается, что приводит к росту сопротивления фильтрации. После завершения цикла подача жидкости прекращается, давление сбрасывается, гидравлическая система открывается, после чего фильтрующий материал и накопившиеся загрязнения можно удалить или очистить перед следующим циклом.

Типичные области применения

• Осветление и финишная фильтрация напитков, соков, вина и других жидких пищевых продуктов;
• Тонкая фильтрация сиропов, сахарных растворов и других жидких ингредиентов;
• Фильтрация пищевых масел и других технологических жидкостей с небольшим содержанием твердых веществ;
• Тонкая фильтрация фармацевтических и биотехнологических жидкостей при условии соответствия выбранных материалов и фильтрующих элементов требованиям технологического процесса;
• Осветление растворов тонкой химии и других жидкостей, для которых требуется коррозионностойкое оборудование из нержавеющей стали;
• Технологические процессы, требующие различной степени фильтрации с возможностью замены фильтрующего материала.

Основная комплектация

• Площадь фильтрации: 2–35 м²;
• Количество пластин: 15–101 шт. в зависимости от комплектации;
• Материал деталей, контактирующих с продуктом: нержавеющая сталь 304, опционально нержавеющая сталь 316;
• Материал уплотнений: белый пищевой силиконовый каучук или другой подходящий материал в зависимости от процесса;
• Фильтрующие материалы: ткань, бумага, фильтровальный картон или микропористая мембрана;
• Система закрытия: автоматическая гидравлическая;

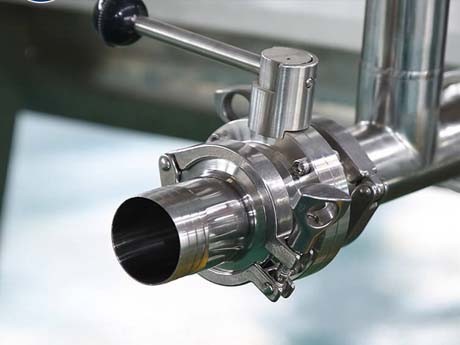

• Система отвода фильтрата подбирается в соответствии с требованиями технологического процесса.

Как подобрать подходящий фильтр-пресс

Необходимая площадь фильтрации и тип фильтрующего материала зависят от характеристик жидкости и требуемого конечного качества фильтрата. Для подбора модели рекомендуется предоставить наименование продукта, требуемую производительность, содержание твердых веществ, размер частиц, вязкость, рабочую температуру, необходимую точность фильтрации и количество рабочих часов в сутки.

На основании этих данных можно подобрать марку нержавеющей стали, площадь фильтрации, количество пластин, фильтрующий материал и другие параметры оборудования в соответствии с производственными требованиями.
